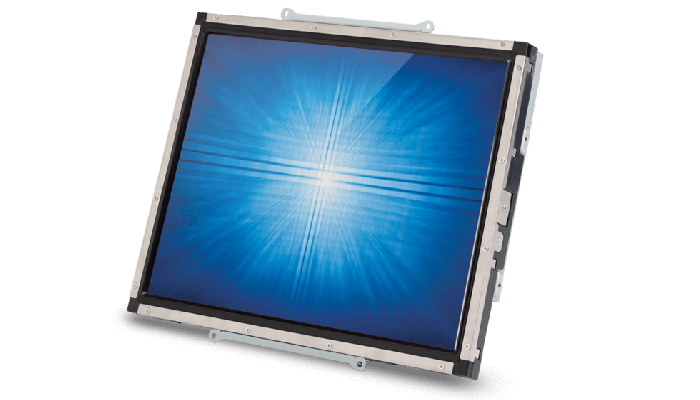

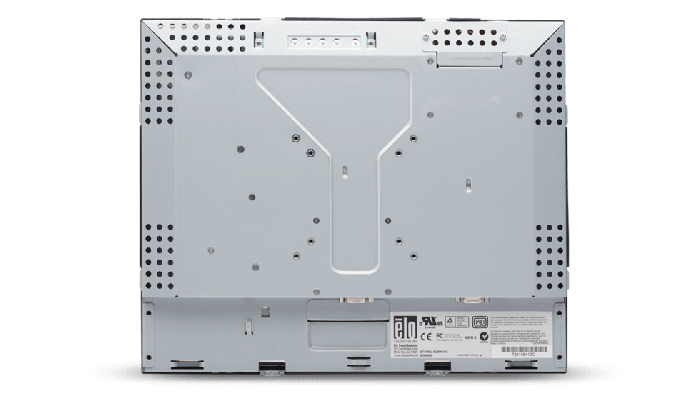

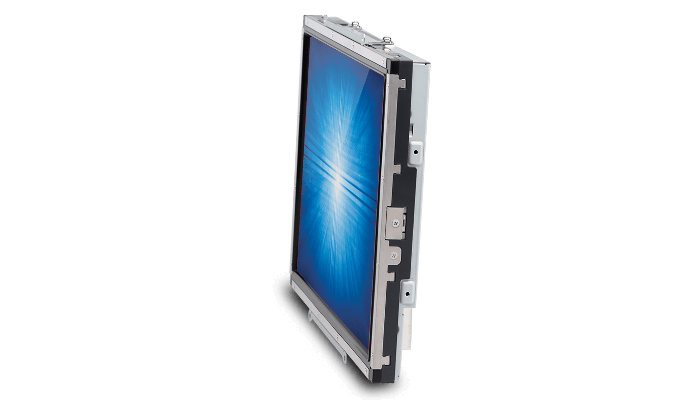

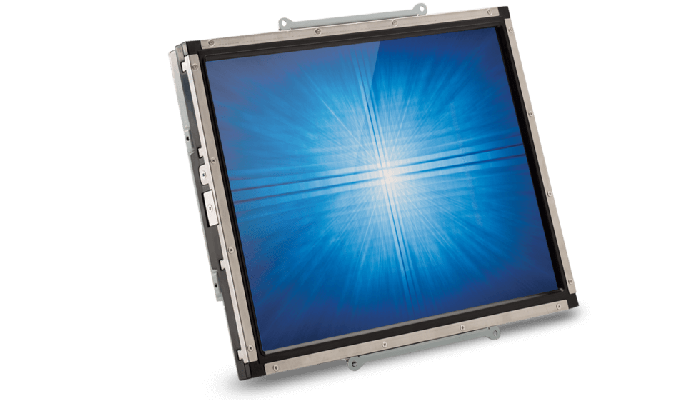

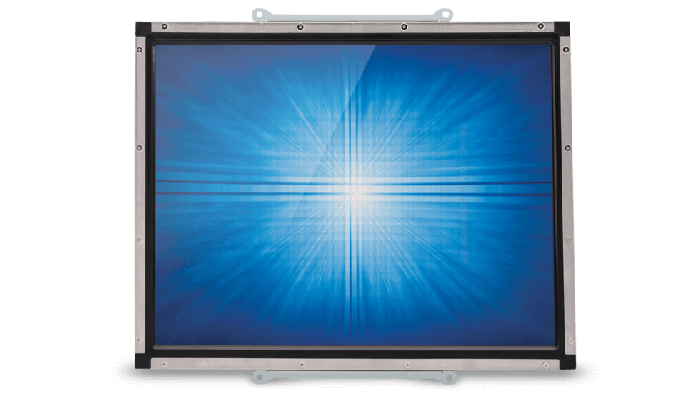

Pantalla táctil de marco abierto 1537L (Discontinuado)

Presupuesto

• Técnico

  ---

  Número(s) de Parte(s)

  IntelliTouch (Global) - E512043
  AccuTouch (Global) - E701210
  SecureTouch (Global) - E731919
  PCAP (Global) - E001122

  Color del empaque

  Negro

  Tecnología y capacidad táctil

  Resistiva de 5 hilos (AccuTouch®) - Táctil simple
  SAW (IntelliTouch® de ondas acústicas de superficie) - Táctil simple
  PCAP (TouchPro® capacitiva proyectada) - 10 Táctil
  SAW (SecureTouch® ondas acústicas de superficie) - Táctil simple

  Tamaño de la diagonal

  15'' diagonal, matriz activa TFT LCD (LED)

  Pantalla en pantalla (OSD)

  Se puede acceder a través de interruptores en la caja de controles de OSD anclada en la unidad.

  Controles: menú, subir, bajar, seleccionar, encender/apagar

  Ajustes: brillo, contraste, reloj, fase, posición H, posición V, ajuste automático, nitidez, color, temperatura, tiempo agotado de OSD, idioma de OSD, posición H de OSD, posición V de OSD, volver a los valores predeterminados, prioridad de video, información

  Idiomas: inglés, francés, italiano, alemán, español, chino tradicional, chino simplificado, japonés,

  Bloqueos: OSD, encendido/apagado

  Relación de aspecto

  4:3

  Área activa

  11,97" x 8,98"/ 304,1 mm x 228,1 mm

  Resolución

  1024 x 768 a 60 Hz

  Otras resoluciones disponibles

  1024 x 768 a 60, 65 (Sun), 70 o 75 Hz
  832 x 624 a 75 Hz (Mac)
  800 x 600 a 56, 60, 72 o 75 Hz
  720 x 400 a 70 Hz
  720 x 350 a 70 Hz
  640 x 480 a 60, 66 (Mac), 72 o 75 Hz
  512 x 256 a 60 Hz
  512 x 247 a 60 Hz

  Ángulo de visión

  Horizontal: ±80° or 160° total / Vertical: ±70° or 140° total

  Cantidad de colores

  16.2 millones

  Brillo (tipico)

  Panel LCD: 250 nits
  IntelliTouch: 225 nits
  AccuTouch: 200 nits
  SecureTouch: 225 nits
  PCAP: 225 nits

  Tiempo total de respuesta (tipico)

  16 mseg.

  Radio de contraste

  700:1

  Formato de entrada de video

  VGA analógico y DVI digital

  Entrada del conector para video señal

  VGA analógico en conector DB-15 hembra
  DVI-D hembra, conector Dual-Link

  Entrada de video frecuencia

  Horizontal: 31,5 - 60,2 KHz Vertical: 56,3 - 75 Hz

  Fuente de alimentación

  CC externo - Banco de alimentación (se vende por separado)


  Conector de entrada de energía (Monitor)

  Conector coaxial de alimentación (2,0 mm (+0,0 -0,1 mm) 2,1 mm de diámetro exterior del pin, 6,4 mm (+/- 0,3 mm) 5,5 mm de diámetro interior del barril, 8,8 mm (+/- 0,3 mm) de profundidad del barril)


  Conector de energía (Power brick)

  Tipo: Enchufe de barril de CC
  Diámetro exterior del barril: 5,5 mm (+/- 0,1 mm)
  Diámetro interior del pin: 2,1 mm (+/-0,1 mm)
  Longitud del barril: 9,5 mm (+/- 0,5 mm)

  Voltaje de entrada

  +12 VCC +/- 5%

  Consumo de energía (típico)

  Monitor + adaptador a 230 V/50 Hz:
  ENCENDIDO: 12 W
  SUSPENDIDO: 2 W
  APAGADO: 1 W

  Dimensiones

  Ver abajo

  Dimensiones del monitor

  IntelliTouch/AccuTouch: 13,24" x 10,41" x 1,66" / 336,4 mm x 264,4 mm x 42,1 mm
  PCAP: 14,24" x 11,36" x 1,54" / 361,7 mm x 288,6 mm x 39 mm


  Dimensiones de la caja de envio

  Versiones con bisel: 16,14" x 6,50" x 14,17" / 410 mm x 165 mm x 360 mm
  PCAP: 14,29" x 12,42" x 11,42" / 363 mm x 290 mm x 290 mm

  Peso sin empaque

  5,7 lbs / 2,6 kg

  Peso con empaque

  8,8 lbs / 4 kg

  Temperatura de operación

  0°C a 40°C / 32°F a 104°F

  Temperatura de almacenamiento

  -20°C a 60°C / -4°F a 140°F

  Humedad

  En funcionamiento: 20% a 80%; En almacenamiento: 10% a 95%

  Capacidad de sellado

  Pantalla táctil sellada a bisel
  Pantalla táctil sellada a LCD

  MTBF - Tiempo medido entre fallos (medida de confiabilidad de un dispositivo o sistema)

  50.000 horas demostradas

  Garantía

  3 años

  Aprobaciones y declaraciones reglamentarias

  Australia RCM
  Canadá cUL, IC
  China CCC
  Europa Semko
  Japón VCCI
  Corea KCC
  Taiwán BSMI
  Estados Unidos UL, FCC
  China RoHS

  Opciones de montaje

  Montaje VESA de 100 mm o 75 mm
  Montaje posterior o con soportes de montaje estándar incluidos
  Montaje frontal con bisel opcional (ver la pestaña Accesorios para más información)
  Montaje en bastidor con soporte opcional (ver la pestaña
  Accesorios para más información)
  Montaje al ras con kit de bisel opcional (ver la pestaña Accesorios para más información)

  ¿Qué hay en la caja?

  Cable VGA
  Cable de serie
  Cable USB
  Remoto OSD
  CD y Guía de instalación rápida
  Modelos PCAP/IT sin bisel - Soportes de montaje al ras c/tornillos
  Modelos IT/ST/AT - Montaje lateral en “L“ Soportes c/tornillos

  Opciones /Periféricos / Ascensos

  OSD remoto (RJ45) - Elo N/P: E483757
  Banco de alimentación y cable para América del Norte - Elo N/P: E005277
  Banco de alimentación y cable para Europa y Corea - Elo N/P: E571601
  Banco de alimentación y cable para Reino Unido - Elo N/P: E180092
  Banco de alimentación y cable para China - Elo N/P: E558862
  Banco de alimentación y cable para Taiwán - Elo N/P: E818655
  Banco de alimentación y cable para Japón - Elo N/P: E182546
  Banco de alimentación y cable para Argentina - Elo N/P: E887099
  Lápiz IntelliTouch - Elo N/P: D82064-000
  Soporte de montaje al ras de 15 pulgadas Elo - Elo N/P: E139556
  Soporte en L de 15 pulgadas Elo - Elo N/P: E203787
  Bisel de montaje frontal de 15 pulgadas Elo - Elo N/P: E323425
  Soporte de montaje en bastidor de 15 pulgadas Elo - Elo N/P: E295006
  Remoto OSD Elo (con cable de 1.8 m) - Elo N/P: E622897

  Placa adaptadora VESA

  Elo N/P: E155809 - kit de placa adaptadora para alterar las opciones de montaje VESA en la familia 1537L

  Cables táctiles/de video

  Cables de video y táctiles desconectables incluidos

  Opción de pluma PCAP opcional

  E066148

  Pluma Stylus IntelliTouch Opcional

  Lápiz con punta de caucho, diseñado específicamente para usarse con tecnología táctil de ondas de superficie IntelliTouch o iTouch. Número de pieza D82064-000, disponible sin costo adicional.
