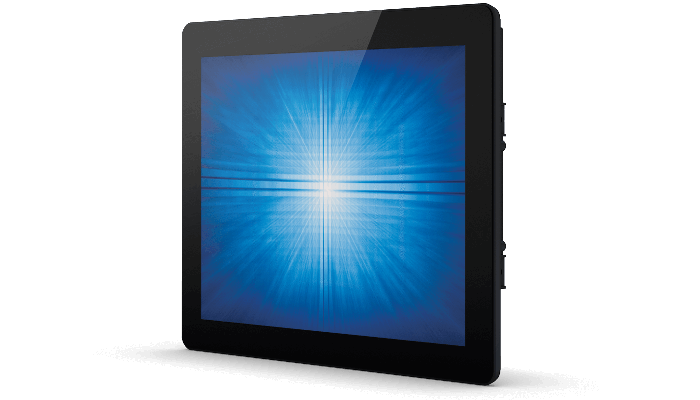

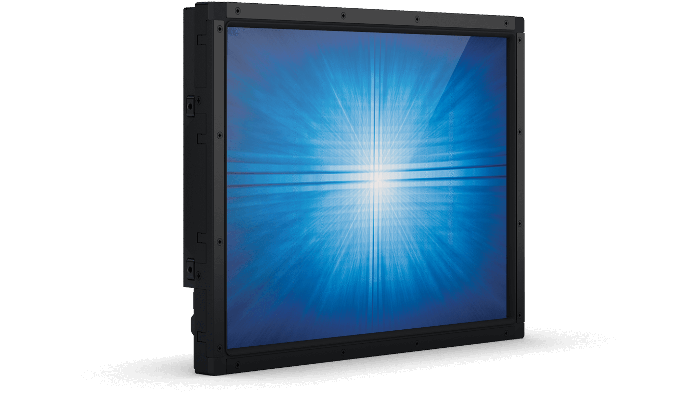

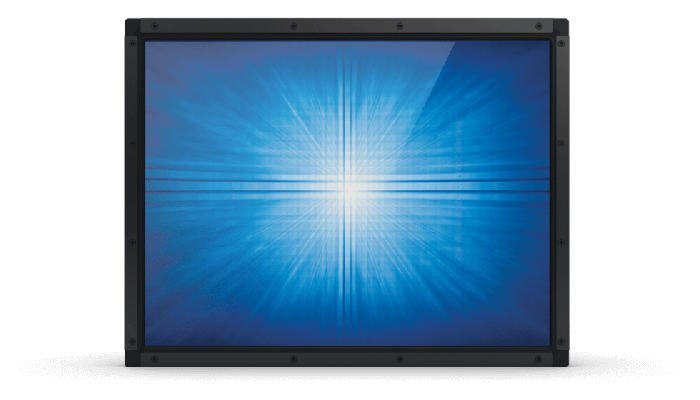

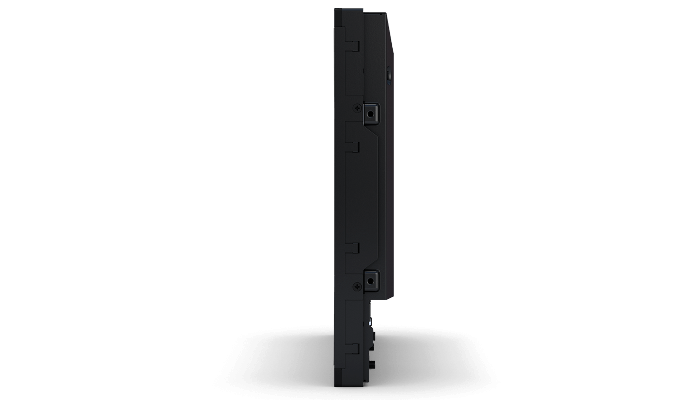

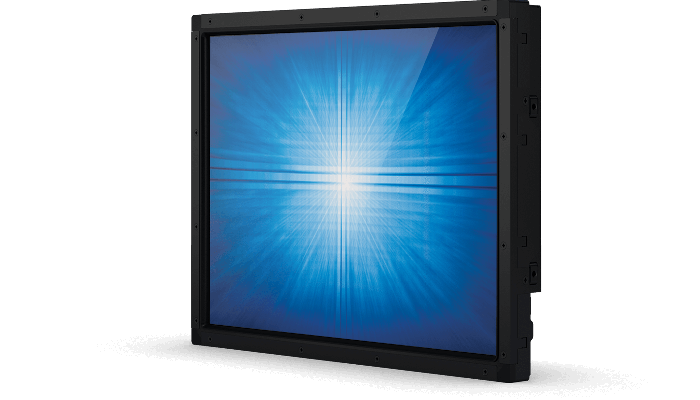

Pantalla táctil de marco abierto de 15" 1590L (Rev A Discontinuado)
Resumen
La pantalla táctil LCD de marco abierto de 15 pulgadas 1590L de Elo cuenta con un diseño delgado y dimensiones exteriores angostas gracias a la retroiluminación LED de vanguardia que ahorra energía, utilizando menos electricidad para funcionar y generando menos calor. Esta pantalla táctil compacta está diseñada para ser táctil, con conocimientos y fiabilidad de Elo incorporados. La 1590L proporciona un funcionamiento estable y libre de variaciones con una sorprendente claridad de imagen y transmisión de luz para brindar respuestas táctiles precisas e imágenes vívidas. La 1590L de marco abierto, que capta y mantiene de inmediato la atención de los usuarios, es perfecta para kioskos, casinos y entretenimiento, autoservicio minorista y entornos de automatización industrial.

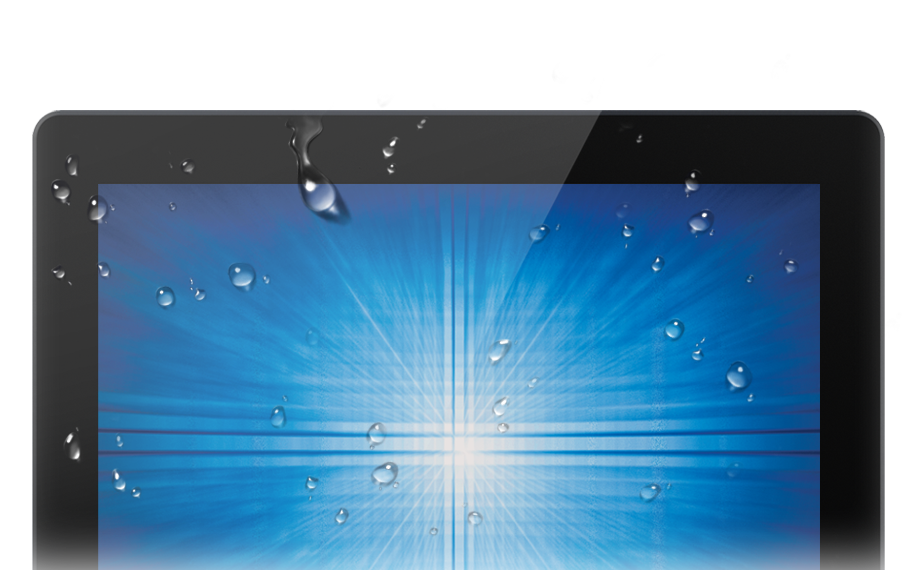

Se integra con facilidad.La pantalla táctil está sellada contra la tierra, el polvo y los líquidos, lo que simplifica la integración en la carcasa final. Las unidades capacitivas proyectadas (PCAP) se pueden sellar en una solución y obtener una calificación IP65 en la parte frontal de la unidad. Con el diseño y las herramientas controlados por Elo, la disponibilidad del producto a largo plazo es de esperarse. |
 |
 |

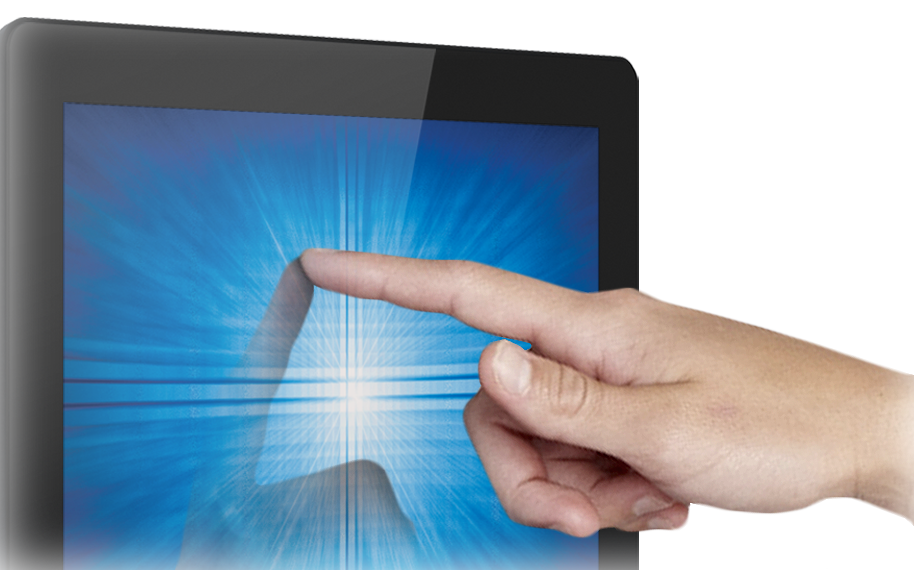

Lista para ser táctil.La 1590L está disponible con una opción de tecnologías táctiles múltiple o simple líderes en la industria. La pantalla táctil múltiple de 15 pulgadas sin bisel está disponible con nuestra última solución TouchPro® PCAP de dos cristales (2GS) que brinda una experiencia de 19 toques similar a una tablet además de capacidad táctil a través de 2 cristales, ambos modos admiten uno o dos guantes de látex, además de guantes de tela. Las opciones de pantalla táctil simple con bisel estándar incluyen AccuTouch® resistiva de cinco hilos, IntelliTouch® SAW o SecureTouch® SAW antivandalismo.
|

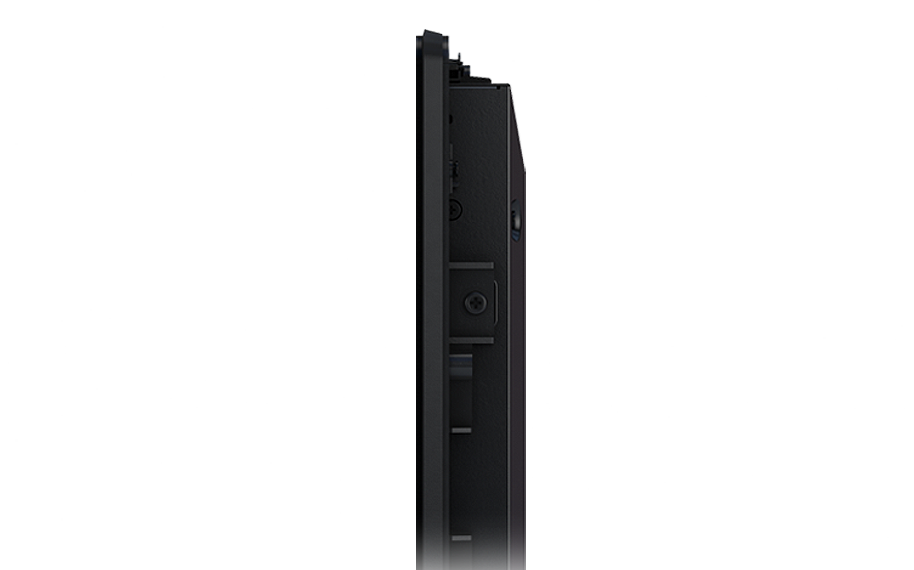

Nivel comercial.La pantalla de marco abierto Elo proporciona la calidad y fiabilidad por la que Elo es conocida y está respaldada por nuestra garantía estándar de tres años. Diseñamos, construimos y somos responsables de la solución completa, con la tecnología táctil integrada desde el comienzo. Al usar las pantallas táctiles en combinación con nuestros software y controladores, todo está diseñado para trabajar junto y se prueba como parte de nuestros procesos de prueba de vida útil. Todos nuestros productos atraviesan pruebas rigurosas de fiabilidad (más de 20 pruebas) para brindar un tiempo medio entre fallas (MTBF) de 50,000. |
 |
Otras características.
- La solución capacitiva proyectada (PCAP) de dos cristales (2GS) ofrece una claridad óptica prístina y durabilidad táctil que aprueba las pruebas de impacto UL-60950 y IK-07
- TouchPro capacitiva proyectada (PCAP) de 10 toques con capacidades de táctil a través de 2 cristales
- Interfaces de video DisplayPort y VGA
Presupuesto
-
Técnico
Número(s) de Parte(s)
IntelliTouch (Global) - E196676
AccuTouch (Global) - E176751
SecureTouch (Global) - E176568
PCAP (Global) - E176164Color del empaque
Negro
Tecnología y capacidad táctil
Resistiva de 5 hilos (AccuTouch®) - Táctil simple
SAW (IntelliTouch® de ondas acústicas de superficie) - Táctil simple
PCAP (TouchPro® capacitiva proyectada) - 10 Táctil
SAW (SecureTouch® ondas acústicas de superficie) - Táctil simpleInterface táctile
PCAP - USB
AccuTouch, IntelliTouch, SecureTouch - Dual serial/USBTamaño de la diagonal
15'' diagonal, matriz activa TFT LCD (LED)
Pantalla en pantalla (OSD)
Se puede acceder a través de interruptores en la caja de controles de OSD anclada en la unidad.
Controles: menú, subir, bajar, seleccionar, encender/apagar
Ajustes: brillo, contraste, reloj, fase, posición H, posición V, ajuste automático, nitidez, color, temperatura, tiempo agotado de OSD, idioma de OSD, posición H de OSD, posición V de OSD, volver a los valores predeterminados, prioridad de video, información, modo toque en suspensión, táctil a través
Idiomas: inglés, francés, italiano, alemán, español, chino tradicional, chino simplificado, japonés
Bloqueos: OSD, encendido/apagadoRelación de aspecto
4:3
Área activa
11,97" x 8,98"/ 304,1 mm x 228,1 mm
Resolución
1024 x 768
Otras resoluciones disponibles
640 x 480 a 60Hz
720 x 400 a 70Hz
800 x 500 a 60Hz
800 x 600 a 56, 60Hz
1024 x 768 a 60HzÁngulo de visión
Horizontal: ±80° or 160° total / Vertical: ±70° or 140° total
Cantidad de colores
16.2 millones
Brillo (tipico)
Panel LCD: 250 nits
IntelliTouch: 225 nits
AccuTouch: 200 nits
SecureTouch: 220 nits
PCAP: 225 nitsTiempo total de respuesta (tipico)
16 mseg.
Radio de contraste
700:1
Formato de entrada de video
Conector VGA analógico en DB-15 hembra
DisplayPort V1.1a - admite versiones posteriores de entrada de video DisplayPortEntrada de video frecuencia
Horizontal: 30 - 60 KHz
Vertical: 50 - 75 HzFuente de alimentación
CC externa - Banco de alimentación opcional (se vende por separado)
Voltaje de entrada
12 VCC +/- 5%
Conector de entrada de audio
Conector coaxial de alimentación (2,0 mm (+0,0 -0,1 mm) de diámetro exterior del pin, 6,4 mm (+/- 0,3 mm) de diámetro interior del barril, 8,8 mm (+/- 0,3 mm) de profundidad del barril)
Consumo de energía (típico)
Monitor + adaptador a 230V/50Hz
ENCENDIDO: 12 W
SUSPENDIDO: 1,5 W
APAGADO: 0,5 WDimensiones
Bisel: 13,24" x 10,41" x 1,65" / 336,4 mm x 264,4 mm x 41,9 mm
Sin-Bisel: 14,09" x 11,22" x 1,40" / 358 mm x 284,9 mm x 35,6 mmDimensiones de la caja de envio
17,09" x 14,76" x 6,89" / 434 mm x 375 mm x 175 mm
Peso sin empaque
6,4 lbs / 2,9 Kg
Peso con empaque
9,7 lbs / 4,4 Kg
Temperatura de operación
0°C a 40°C / 32°F a 104°F
Temperatura de almacenamiento
-20°C a 60°C / -4°F a 140°F
Humedad
En funcionamiento: 20% a 80%
En almacenamiento: 10% a 95%Capacidad de sellado
Pantalla táctil sellada a bisel
Pantalla táctil sellada a LCDMTBF - Tiempo medido entre fallos (medida de confiabilidad de un dispositivo o sistema)
50.000 horas demostradas
Garantía
3 años
Aprobaciones y declaraciones reglamentarias
Australia RCM; Canadá cUL, IC; China CCC; Europa CE TUV; Japón VCCI; Corea KCC; México CoC; Taiwán BSMI; Estados Unidos UL, FCC; Internacional CB; RoHS, China RoHS, WEEE, IMERC

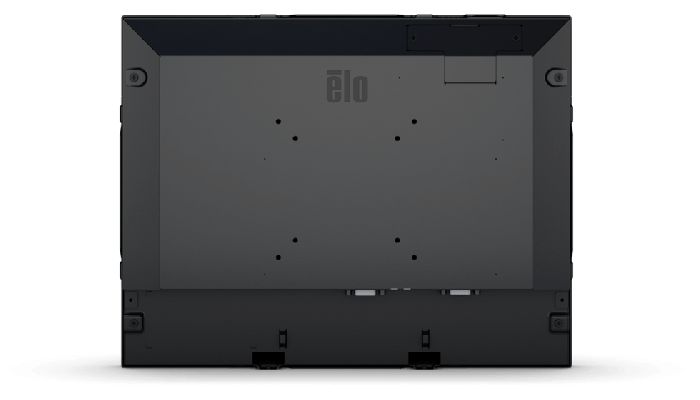

Opciones de montaje
Montaje VESA de 75 mm (modelos PCAP)
Montaje VESA de 75 mm y 100 mm (modelos IT/AT/ST)
Montaje posterior (modelos PCAP)Interfaz de montaje de 2 orificios en los cuatro lados.
Montaje frontal con kit de bisel opcional (para modelos IT/AT/ST ver números de piezas para más información)
Montaje en bastidor con kit opcional (para modelos IT/AT/ST ver números de piezas para más información)
Montaje al ras con soportes incluidos (para modelos PCAP ver planos dimensionales para más información)
Ver planos dimensionales para más información¿Qué hay en la caja?
Cable VGA
OSD remoto RJ45
Cable USB táctil
CD de manual de usuario
Guía de instalación rápida
Para modelos sin bisel: Soportes de montaje al ras c/tornillos
Para modelos con bisel: IT/ST/AT: Soportes en L (montaje lateral) y c/tornillosOpciones /Periféricos / Ascensos
OSD remoto (RJ45) - Elo N/P: E483757
Kit de cable de repuesto - Elo N/P: E378229
Banco de alimentación y cable para América del Norte - Elo N/P: E005277
Banco de alimentación y cable para Europa y Corea - Elo N/P: E571601
Banco de alimentación y cable para Reino Unido - Elo N/P: E180092
Banco de alimentación y cable para China - Elo N/P: E558862
Banco de alimentación y cable para Taiwán - Elo N/P: E818655
Banco de alimentación y cable para Japón - Elo N/P: E182546
Banco de alimentación y cable para Argentina - Elo N/P: E887099
Lápiz IntelliTouch - Elo N/P: D82064-000
Soporte de montaje al ras de 15 pulgadas Elo - Elo N/P: E139556
Soporte en L de 15 pulgadas Elo - Elo N/P: E203787
Bisel de montaje frontal de 15 pulgadas Elo - Elo N/P: E323425
Soporte de montaje en bastidor de 15 pulgadas Elo - Elo N/P: E295006
Cable de video de 1.8 m de DisplayPort a DisplayPort - Elo N/P: E582895
Cable de video de 1.8 m de DVI-D a DisplayPort - Elo N/P: E583090
Cable de video de 1.8 m de HDMI a DisplayPort - Elo N/P: E583288Opción de pluma PCAP opcional
E066148
