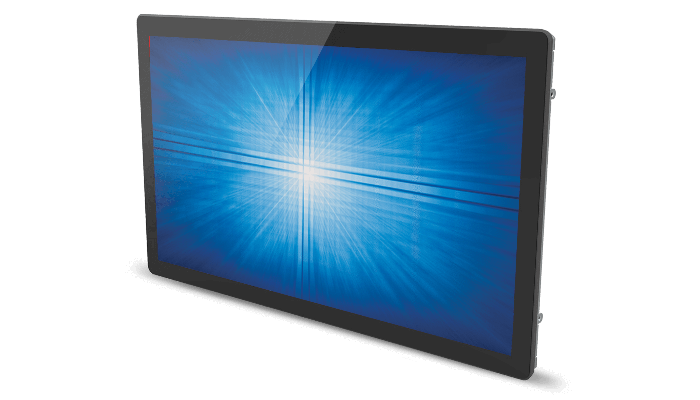

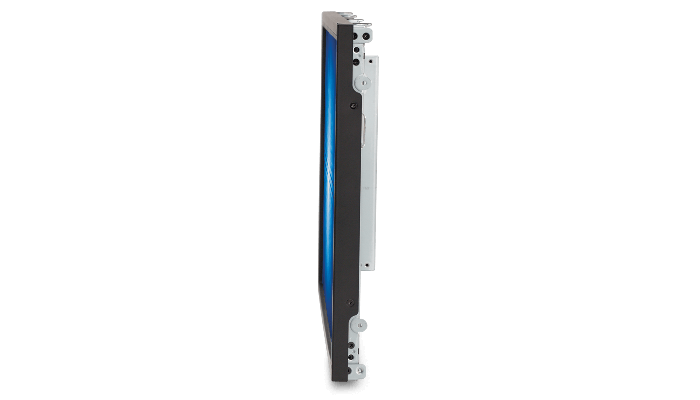

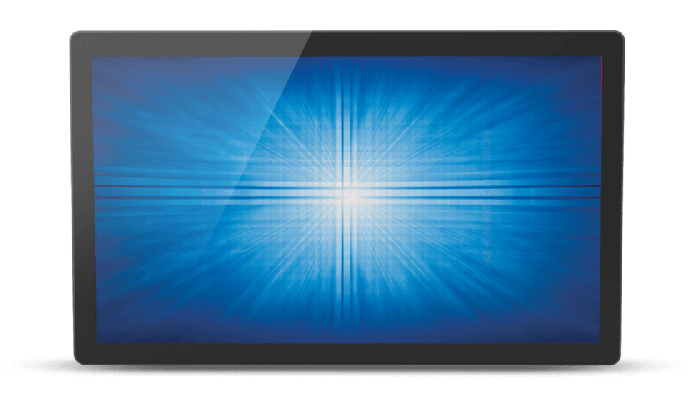

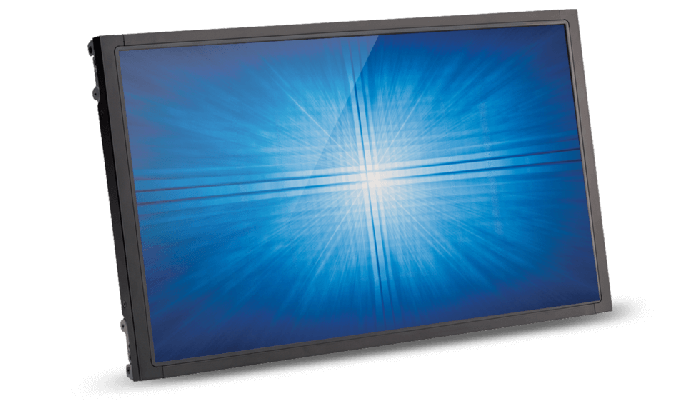

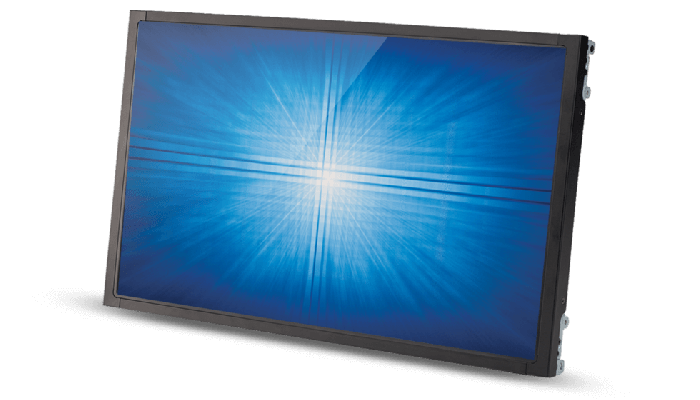

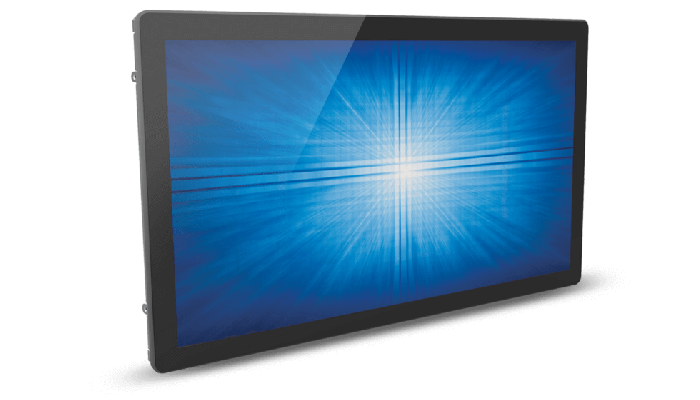

Pantalla táctil de marco abierto 2243L (Discontinuado)
Resumen
La pantalla táctil de marco abierto y aspecto ancho de 22 pulgadas 2243L de Elo está diseñada para ser táctil, con conocimientos y fiabilidad de Elo incorporados. La retroiluminación LED de vanguardia utilizada en la 2243L hace que el panel sea más delgado, consume menos electricidad para funcionar y genera menos calor. El diseño pequeño complementa la amplia familia de soluciones Elo para aplicaciones en los mercados de entretenimiento/juegos y autoservicio minorista. La 2243L cuenta con un panel de alta calidad a lo largo de un minibisel único moldeado por inyección con un sello resistente al agua que es prácticamente invisible. Las pantallas táctiles de 22 pulgadas están disponibles con su opción de tecnologías táctiles y múltiples opciones de montaje para su fácil integración.
Se integra con facilidad.La pantalla táctil está sellada contra la tierra, el polvo y los líquidos, lo que simplifica la integración en la carcasa final. Las unidades PCAP se pueden sellar en una solución y obtener una calificación IP65 en la parte frontal de la unidad. Con el diseño y las herramientas controladas por Elo, se puede esperar una disponibilidad prolongada del producto, además de retrocompatibilidad, donde podamos hacerlo posible para ayudar a minimizar los costos de las carcasas. |
 |
 |
Lista para ser táctil.La 2243L está disponible con una opción de tecnologías táctiles líderes de la industria de Elo, en versiones táctiles múltiple, dual o simple. La impecable pantalla sin bisel de 22 pulgadas está disponible con tecnología capacitiva proyectada (PCAP) de múltiples toques (4 toques), ofreciendo un diseño de cristal de borde a borde con respuestas extremadamente sensibles y rápidas apenas se saca de la caja. IntelliTouch® proporciona un diseño con bisel estándar con táctil simple o dual para lo último en calidad óptica. Todas las pantallas táctiles 2243L proporcionan una construcción de cristal puro para brindar un rendimiento claro, brillante y duradero con protección resistente a los rayones que hace que sea casi imposible causarles un desgaste físico.
|
Nivel comercial.La pantalla de marco abierto Elo proporciona la calidad y fiabilidad por la que Elo es conocida y está respaldada por nuestra garantía estándar de tres años. Diseñamos, construimos y somos responsables de la solución completa, con la tecnología táctil integrada desde el comienzo. Al usar las pantallas táctiles en combinación con nuestros software y controladores, todo está diseñado para trabajar junto y se prueba como parte de nuestros procesos de prueba de vida útil. Todos nuestros productos atraviesan pruebas rigurosas de fiabilidad (más de 20 pruebas) para brindar un tiempo medio entre fallas (MTBF) de 50,000.
|
 |
Otras características.
- Las dimensiones más delgadas permiten diseños de carcasas artísticas y más delgadas
- La pantalla LCD de alta definición ofrece la mejor resolución, claridad e interactividad HD
- Ángulo visual de 170° (h) × 160° (v), que permite que los colores permanezcan nítidos y los gráficos mantengan su integridad en modo horizontal, para aplicaciones verticales use el ángulo visual amplio de 2244L o 2294L
- Optimizada para usarse en entornos con mucho tráfico
- Garantía de tres años en toda la unidad, incluso el panel
Presupuesto
-
Técnico
Número(s) de Parte(s)
IntelliTouch (Global) - E059181
IntelliTouch Doble Toque (Global) - E237584
PCAP (Global) - E811441Color del empaque
Negro
Tecnología y capacidad táctil
SAW (IntelliTouch® de ondas acústicas de superficie) - Táctil simple
SAW (IntelliTouch® Surface Acoustic Wave) - Táctil dual
PCAP (TouchPro® capacitiva proyectada) - 10 TáctilTamaño de la diagonal
21.5'' diagonal, matriz activa TFT LCD (LED)
Pantalla en pantalla (OSD)
Se puede acceder a través de interruptores en la caja de controles de OSD anclada en la unidad.
Controles: menú, subir, bajar, seleccionar
Ajustes: brillo, contraste, reloj, fase posición H, posición V, ajuste automático, relación de aspecto, nitidez, color, temperatura, tiempo agotado de OSD, idioma de OSD, posición H de OSD, posición V de OSD, volumen, silenciar, volver a valores predeterminados, fuente de video
Idiomas: inglés, francés, italiano, alemán, español, chino tradicional, chino simplificado, japonés
Bloqueos: OSD, encendido/apagadoRelación de aspecto
16:9
Área activa
18,77" x 10,56" / 476,64 mm x 268,11 mm
Resolución
1920 x 1080
Otras resoluciones disponibles
640 x 480 a 60Hz
720 x 576 a 50Hz
800 x 600 a 56, 60Hz
1024 x 768 a 60Hz
1280 x 720 a 50, 60Hz
1280 x 960 a 60Hz
1280 x 1024 a 60Hz
1366 x 768 a 60Hz
1440 x 900 a 60Hz
1680 x 1050 a 60Hz
1920 x 1080 a 50, 60HzÁngulo de visión
Horizontal: ±85° or 170° total / Vertical: ±80° or 160° total
Cantidad de colores
16.7 millones
Brillo (tipico)
Panel LCD: 250 nits
IntelliTouch: 225 nits
IntelliTouch DT: 225 nits
PCAP: 225 nitsTiempo total de respuesta (tipico)
5 mseg.
Radio de contraste
1000:1
Formato de entrada de video
VGA analógico, DVI-D
Entrada del conector para video señal
Tipo VGA de 15 pines mini D-Sub, conector DVI-D
Entrada de video frecuencia
Horizontal: 31,5-80 kHz
Vertical: 50-75 HzFuente de alimentación
CC externo - Banco de alimentación (se vende por separado)
Conector de energía (Power brick)
Tipo: IEC 60320 C14
Rango de voltaje de entrada de adaptador: 100-240 VCA, 50/60 HzVoltaje de entrada
12 VCC +/- 5%
Conector de entrada de audio
Conector de alimentación coaxial (pin de 2 mm de diámetro exterior, barril de 6,4 mm de diámetro interior)
Consumo de energía (típico)
Monitor:
ENCENDIDO: 22W
Monitor + adaptador a 230V/50Hz
ENCENDIDO: 25 W
SUSPENDIDO: 2,2 W
APAGADO: 1,1 WDimensiones
IntelliTouch: 20,15" x 11,74" x 1,67" / 511,7 mm x 298,1 mm x 42,6 mm
IntelliTouch táctil dual: 20,7" x 12,49" x 1.59" / 525,9 mm x 317,3 mm x 40,4 mm
PCAP: 20,31" x 12,24" x 1,5" / 516 mm x 311 mm x 38,5 mmDimensiones de la caja de envio
24,41" x 7,87" x 16,93" / 620 mm x 200 mm x 430 mm
Peso sin empaque
10,6 lbs / 4,81 kg
Peso con empaque
15,3 lbs / 6,95 kg
Temperatura de operación
0°C a 40°C / 32°F a 104°F
Temperatura de almacenamiento
-20°C a 60°C / -4°F a 140°F
Humedad
En funcionamiento: 20% a 80%
En almacenamiento: 10% a 90%Capacidad de sellado
Pantalla táctil sellada a bisel
Pantalla táctil sellada a LCDMTBF - Tiempo medido entre fallos (medida de confiabilidad de un dispositivo o sistema)
50.000 horas demostradas
Garantía
3 años
Aprobaciones y declaraciones reglamentarias
UL, cUL, FCC, IC, CCC, CE, VCCI, KCC, CoC, BSMI, CB, RCM, RoHS, China RoHS, WEEE, IMERC
Cables de energía
Elo N/P: E378229 (gris), disponible a un costo adicional.
Opciones de montaje

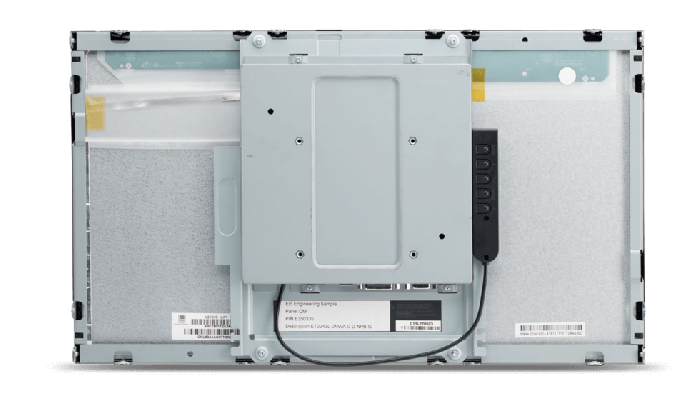

Interfaz de montaje VESA de 100 mm de 4 orificios en la parte posterior de la unidad
Interfaz de montaje de 2 orificios en los cuatro lados
Ver planos dimensionales para más información¿Qué hay en la caja?
Cable VGA
Cable USB táctil
CD de manual de usuario
Guía de instalación rápida
Modelos sin bisel: Soportes de montaje al ras c/tornillos
Modelos con bisel: Soportes en L (montaje lateral) y c/tornillosOpciones /Periféricos / Ascensos
OSD remoto (RJ45) - Elo N/P: E483757
Kit de cable de repuesto - Elo N/P: E378229
Banco de alimentación y cable para América del Norte - Elo N/P: E005277
Banco de alimentación y cable para Europa y Corea - Elo N/P: E571601
Banco de alimentación y cable para Reino Unido - Elo N/P: E180092
Banco de alimentación y cable para China - Elo N/P: E558862
Banco de alimentación y cable para Taiwán - Elo N/P: E818655
Banco de alimentación y cable para Japón - Elo N/P: E182546
Banco de alimentación y cable para Argentina - Elo N/P: E887099
Lápiz IntelliTouch - Elo N/P: D82064-000
Soporte de montaje al ras de 20 y 22 pulgadas de ancho - Elo N/P: E190706
Soporte de montaje en bastidor de 22 pulgadas Elo - Elo N/P: E462672
Bisel de montaje frontal de 22 pulgadas de ancho Elo - Elo N/P: E668194
Soporte en L de 22 pulgadas Elo - Elo N/P: E530432Accesorios opcionales IDS
Kit de soporte de repuesto - Elo N/P: E530432
Remoto de OSD de repuesto - Elo N/P: E483757
Ambos disponibles a un costo adicionalOpción de pluma PCAP opcional
E066148
Pluma Stylus IntelliTouch Opcional
Lápiz con punta de caucho, diseñado específicamente para usarse con tecnología táctil de ondas de superficie IntelliTouch o iTouch. Número de pieza D82064-000, disponible sin costo adicional.
