Pantalla táctil de marco abierto de 22" 2294L (Rev A Discontinuado)
Resumen
La pantalla táctil LCD de marco abierto de 22 pulgadas 2294L de Elo cuenta con un diseño delgado y dimensiones exteriores angostas gracias a la retroiluminación LED de vanguardia que ahorra energía, utilizando menos electricidad para funcionar y generando menos calor. Esta pantalla táctil compacta está diseñada para ser táctil, con conocimientos y fiabilidad de Elo incorporados. La 2294L proporciona un funcionamiento estable y libre de variaciones con una sorprendente claridad de imagen y transmisión de luz para brindar respuestas táctiles precisas e imágenes vívidas. La 2294L, que cuenta con un panel de ángulo visual brillante, capta y mantiene de inmediato la atención de los usuarios para kioskos, casinos y entretenimiento, autoservicio minorista y entornos de automatización industrial.
Se integra con facilidad.La pantalla táctil está sellada contra la tierra, el polvo y los líquidos, lo que simplifica la integración en la carcasa final. Las unidades capacitivas proyectadas (PCAP) se pueden sellar en una solución y obtener una calificación IP65 en la parte frontal de la unidad. Con el diseño y las herramientas controladas por Elo, se puede esperar una disponibilidad prolongada del producto, además de retrocompatibilidad, donde podamos hacerlo posible para ayudar a minimizar los costos de las carcasas. |
 |
 |
Lista para ser táctil.Disponible con una opción de tecnologías táctiles líderes de la industria, con tecnología táctil múltiple, dual o simple, que incluye IntelliTouch® de ondas acústicas de superficie (SAW) táctil dual Plus y nuestra última solución TouchPro™ PCAP de dos cristales (2GS) y múltiples toques sin bisel que brinda una experiencia de 10 toques similar a una tablet además de capacidad táctil a través de 2 cristales, ambos modos admiten uno o dos guantes de látex, además de guantes de tela. |
Nivel comercial.La pantalla de marco abierto Elo proporciona la calidad y fiabilidad por la que Elo es conocida y está respaldada por nuestra garantía estándar de tres años. Diseñamos, construimos y somos responsables de la solución completa con la tecnología táctil integrada desde el comienzo. Al usar nuestras pantallas táctiles en combinación con nuestros software y controladores, todo está diseñado para trabajar junto y se prueba como parte de nuestros procesos de prueba de vida útil. Todos nuestros productos atraviesan pruebas rigurosas de fiabilidad (más de 20 pruebas) para brindar un tiempo medio entre fallas (MTBF) de 50,000. |
 |
Otras características.
- La pantalla LCD de alta definición ofrece la mejor resolución, claridad e interactividad HD
- Ángulo visual de 178° (h) x 178° (v), para obtener colores y gráficos nítidos en modos horizontal y vertical
- TouchPro capacitiva proyectada de 10 toques con capacidades de táctil a través de 2 cristales que aprueba las pruebas de impacto UL-60950 y IK-07
- Interfaces de video DisplayPort y VGA
Presupuesto
-
Técnico
Número(s) de Parte(s)
IntelliTouch (Global) - E198034
IntelliTouch Dual Touch (Global) - E180436
PCAP (Global) - E180249Color del empaque
Negro
Tecnología y capacidad táctil
SAW (IntelliTouch® de ondas acústicas de superficie) - Táctil simple
SAW (IntelliTouch® Surface Acoustic Wave) - Táctil dual
PCAP (TouchPro® capacitiva proyectada) - 10 TáctilInterface táctile
PCAP, IntelliTouch DT - USB
IntelliTouch - Serie dual/USBTamaño de la diagonal
21.5'' diagonal, matriz activa TFT LCD (LED)
Pantalla en pantalla (OSD)
Se puede acceder a través de interruptores en la caja de controles de OSD anclada en la unidad.
Controles: menú, subir, bajar, seleccionar, encender/apagar
Ajustes: brillo, contraste, reloj, fase, posición H, posición V, ajuste automático, relación de aspecto, nitidez, color, temperatura, tiempo agotado de OSD, idioma de OSD, posición H de OSD, posición V de OSD, volver a los valores predeterminados, prioridad de video, información, modo toque en suspensión, táctil a través
Idiomas: inglés, francés, italiano, alemán, español, chino tradicional, chino simplificado, japonés
Bloqueos: OSD, encendido/apagadoRelación de aspecto
16:9
Área activa
18,76" x 10,55" / 476,64 mm x 268,11 mm
Resolución
1920 x 1080
Otras resoluciones disponibles
640 x 480 a 60Hz
720 x 400 a 70Hz
800 x 500 a 60Hz
800 x 600 a 56, 60Hz
1024 x 768 a 60Hz
1280 x 800 a 60Hz
1280 x 1024 a 60Hz
1366 x 768 a 60Hz, 60Hz RB
1440 x 900 a 60Hz, 60Hz RB
1680 x 1050 a 60Hz, 60Hz RB
1920 x 1080 a 50, 60HzÁngulo de visión
Horizontal: ±89° or 178° total / Vertical: ±89° or 178° total
Cantidad de colores
16.7 millones
Brillo (tipico)
Panel LCD: 250 nits
IntelliTouch: 225 nits
IntelliTouch Dual-Touch: 225 nits
PCAP: 225 nitsTiempo total de respuesta (tipico)
14 mseg.
Radio de contraste
1000:1
Formato de entrada de video
Conector VGA analógico en DB-15 hembra
DisplayPort V1.1a - admite versiones posteriores de entrada de video DisplayPortEntrada de video frecuencia
Horizontal: 30 - 82 KHz
Vertical: 50 - 75 HzFuente de alimentación
CC externa - Banco de alimentación opcional (se vende por separado)
Voltaje de entrada
12VDC +/- 5%
Conector de entrada de audio
Conector coaxial de alimentación (2.0 mm (+0.0 -0.1 mm) de diámetro exterior del pin, 6.4 mm (+/- 0.3 mm) de diámetro interior del barril, 8.8 mm (+/- 0.3mm) de profundidad del barril)
Consumo de energía (típico)
Monitor + Adaptador a 230V/50Hz
ENCENDIDO: 29 W
SUSPENDIDO: 1,5 W
APAGADO: 0,5 WDimensiones
Bisel: 20,12" x 11,74" x 1,65" / 511,8 mm x 298,2 mm x 42 mm
Sin-Bisel: 20,31" x 12,24" x 1,49" / 516 mm x 311 mm x 37,9 mmDimensiones de la caja de envio
24,41" x 16,65" x 7,48" / 620 mm x 423 mm x 190 mm
Peso sin empaque
11,24 lbs / 5,1 kg
Peso con empaque
17,86 lbs / 8,1 kg
Temperatura de operación
0°C a 40°C / 32°F a 104°F
Temperatura de almacenamiento
-20°C a 60°C / -4°F a 140°F
Humedad
En funcionamiento: 20% a 80%
En almacenamiento: 10% a 95%Capacidad de sellado
Pantalla táctil sellada a bisel
Pantalla táctil sellada a LCDMTBF - Tiempo medido entre fallos (medida de confiabilidad de un dispositivo o sistema)
50.000 horas demostradas
Garantía
3 años
Aprobaciones y declaraciones reglamentarias
Australia RCM; Canadá cUL, IC; China CCC; Europa CE TUV; Japón VCCI; Corea KCC; México CoC; Taiwan BSMI; Estados Unidos UL, FCC; Internacional CB; RoHS, China RoHS, WEEE, IMERC
Opciones de montaje

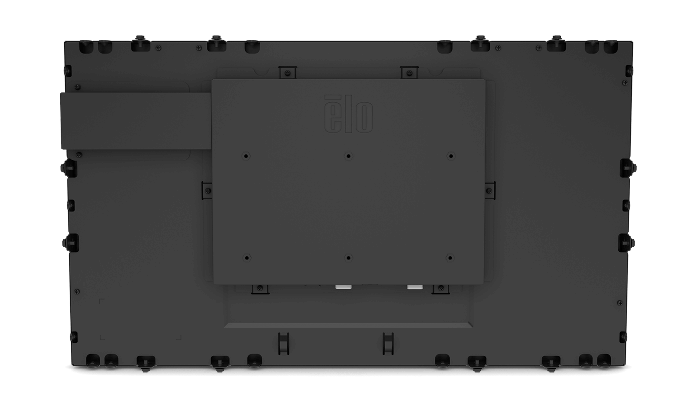

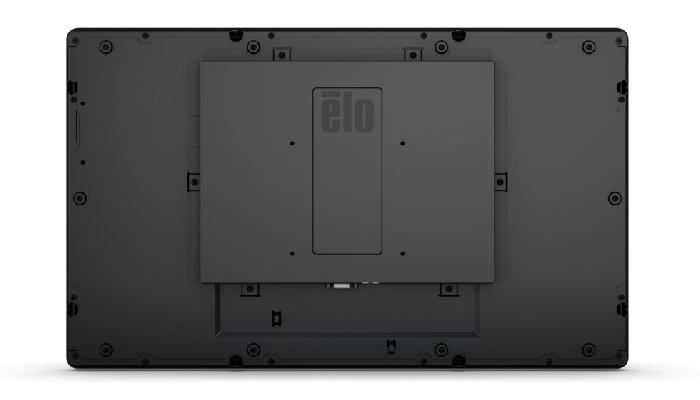

Interfaz de montaje VESA de 100 mm de 4 orificios en la parte posterior de la unidad
Interfaz de montaje de 2 orificios en los cuatro lados.
Montaje frontal con kit de bisel opcional (para modelos IT/AT/ST ver números de piezas para más información)
Montaje en bastidor con kit opcional (para modelos IT/AT/ST ver números de piezas para más información)
Montaje al ras con soportes incluidos (para modelos PCAP ver planos dimensionales para más información)
Ver planos dimensionales para más información¿Qué hay en la caja?
Cable VGA
OSD remoto RJ45
Cable USB táctil
CD de manual de usuario
Guía de instalación rápida
Para modelos sin bisel: Soportes de montaje al ras c/tornillos
Para modelos con bisel - IT/ST/AT: Soportes en L (montaje lateral) y c/tornillosOpciones /Periféricos / Ascensos
OSD remoto (RJ45) - Elo N/P: E483757
Kit de cable de repuesto - Elo N/P: E378229
Banco de alimentación y cable para América del Norte - Elo N/P: E005277
Banco de alimentación y cable para Europa y Corea - Elo N/P: E571601
Banco de alimentación y cable para Reino Unido - Elo N/P: E180092
Banco de alimentación y cable para China - Elo N/P: E558862
Banco de alimentación y cable para Taiwán - Elo N/P: E818655
Banco de alimentación y cable para Japón - Elo N/P: E182546
Banco de alimentación y cable para Argentina - Elo N/P: E887099
Lápiz IntelliTouch - Elo N/P: D82064-000
Soporte de montaje en bastidor de 22 pulgadas Elo - Elo N/P: E462672
Bisel de montaje frontal de 22 pulgadas de ancho Elo - Elo N/P: E668194
Soporte en L de 22 pulgadas Elo - Elo N/P: E530432
Cable de video de 1.8 m de DisplayPort a DisplayPort - Elo N/P: E582895
Cable de video de 1.8 m de DVI-D a DisplayPort - Elo N/P: E583090
Cable de video de 1.8 m de HDMI a DisplayPort - Elo N/P: E583288Opción de pluma PCAP opcional
E066148
