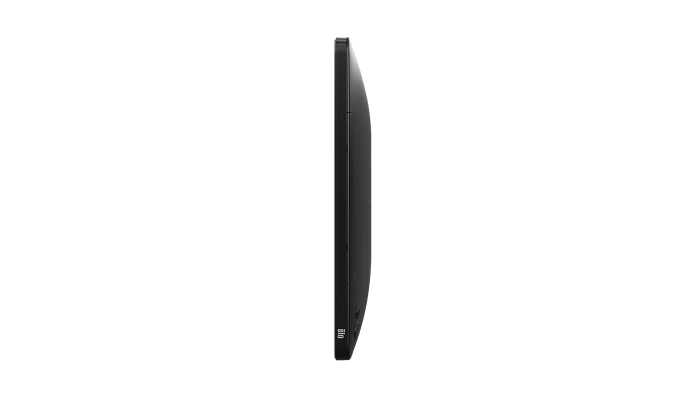

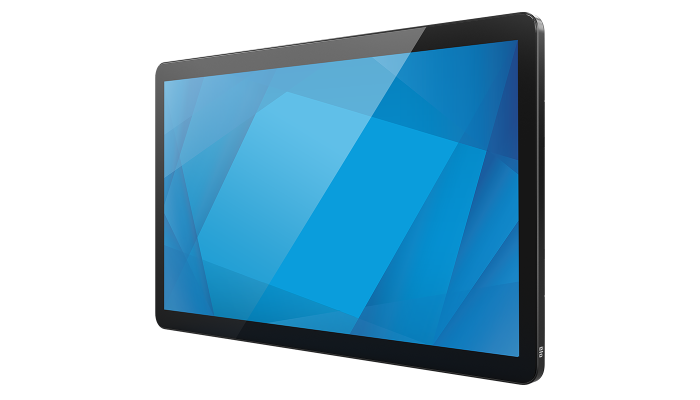

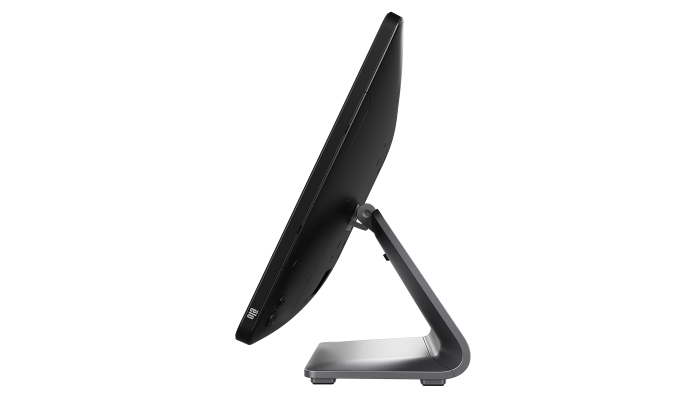

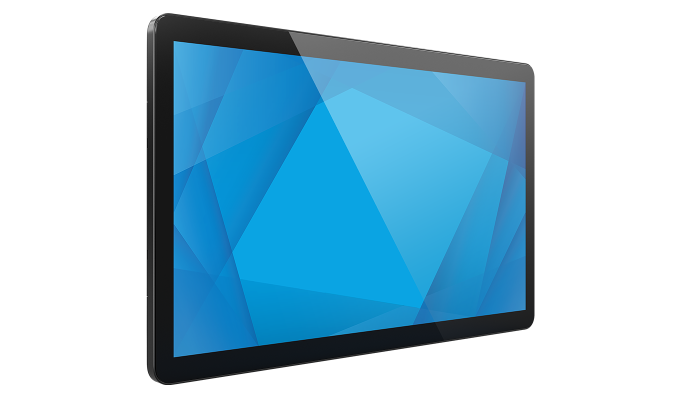

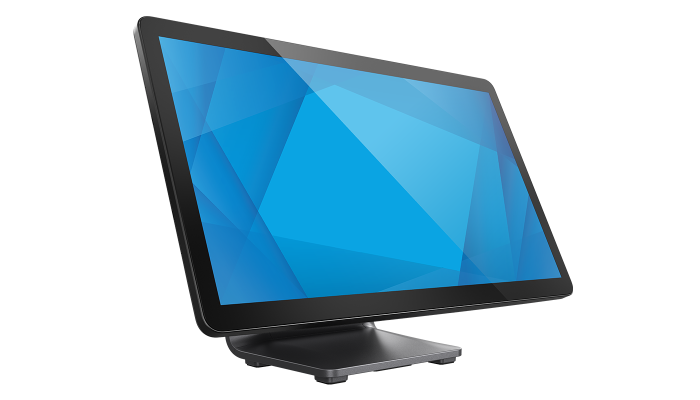

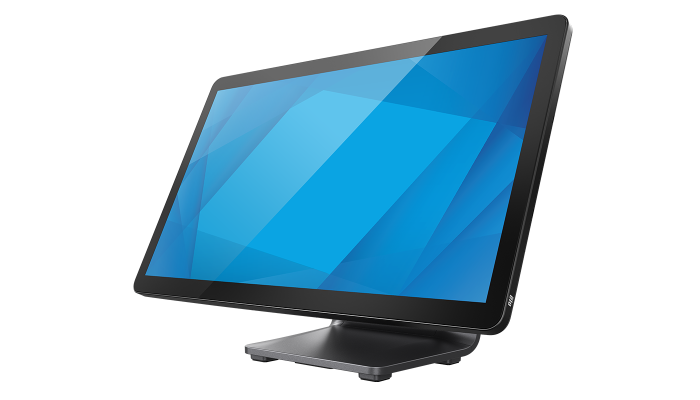

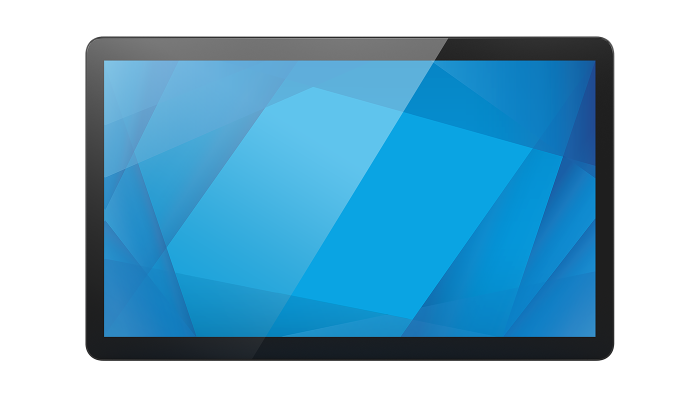

Monitor táctil de
15” 1504L.
El monitor táctil 1504L ofrece un diseño impresionante y mayor durabilidad,
con una precisión táctil mejorada y claridad de pantalla brillante. Con un
moderno sellado óptico y diseño IP54, el monitor táctil de 15" ofrece una
plataforma completa y versatilidad para adaptarse a diversas aplicaciones,
desde puntos de venta, autoservicio y sistemas de visualización de cocina
hasta automatización de almacenes, control de acceso y HMI.
Disponible en 10”,
13” y 15”.
Cree la infraestructura de pagos
perfecta con la pantalla táctil de 15”.
Combine fácilmente el monitor de pantalla táctil de 15 pulgadas con uno de los
dispositivos de pago integrados de Elo: desde las computadoras móviles Elo Pay
hasta el Elo Pay de 7", el modelo 1504L ofrece la pantalla táctil compacta ideal
con la conectividad que necesita en el punto de venta.
Visualización óptica
de tecnología avanzada.
Diseñado con adhesión óptica de alta calidad,
cubierta de vidrio antirreflejo y configuración
de luz azul baja, el monitor táctil 1504L de
15 pulgadas ofrece una solución líder en su
clase para comodidad visual y claridad.
Pantalla táctil durable y eficiente
en el consumo de energía
-
Vidrio resistente
a rayones -
Diseño sellado
IP54 -
Resistente
IK08 -
Certificado
Energy Star 8.0
Fije los cables en su lugar.
Nunca pierda las cubiertas de puertos ni los tornillos gracias a
la seguridad del diseño cautivo. Con una cubierta de puerto que
se fija en el sitio, los cables son menos propensos a desconectarse,
lo que minimiza las interrupciones en el dispositivo.
Conecte los
accesorios al borde.
Elo Edge Connect™ ofrece una amplia gama de
accesorios que se acoplan perfectamente al borde
de la pantalla, como EMVs, escáneres de código
de barras, luces de estado, cámaras, RFID, MSR,
escáner de huellas digitales y más.
Navegue en la imagen visualizada
directamente en la pantalla táctil.
Los controles de pantalla en el menú (OSD) ahora están
directamente en la pantalla táctil, lo que facilita la navegación
y mantiene la seguridad con el bloqueo OSD.
Expanda las posibilidades
con
la tecnología “touch through”.
Los monitores TouchPro PCAP de Elo cuentan con capacidad
"touch through", que permite su uso con guantes y capas
adicionales de peliculas y filtros para cumplir con requisitos
específicos de la industria.
Obtenga tranquilidad
con EloCareSM.
Desde el reemplazo de la unidad por adelantado
hasta garantías extendidas, EloCare ofrece servicio
y asistencia de la gente que mejor conoce sus
productos Elo.
- Reemplazo avanzado de la unidad
- Garantía extendida
- Servicios profesionales
Calidad diseñada para durar.
Fabricamos cada producto con un objetivo que va más
allá del cumplimiento de las expectativas; nuestro
objetivo es superarlas. Mediante la integración de
nuestra tecnología en sus operaciones, se convierte
en nuestro socio y, como tal, nos comprometemos a
brindar productos fiables para que pueda enfocarse
en el crecimiento y la innovación, teniendo la confi-
anza de saber que avalamos nuestros productos y
nos encontramos preparados para ayudarlo en cada
paso del camino.
Presupuesto
-
Técnico
Número(s) de Parte(s)
Con Suporte - E969493
Sin Suporte - E969292Color del empaque
Negro
Tecnología y capacidad táctil
PCAP (TouchPro® capacitiva proyectada) - 10 Táctil
Tamaño de la diagonal
15.6'' diagonal, matriz activa TFT LCD (LED)
Relación de aspecto
16:9
Área activa
13,55" x 7,62" / 344,16 mm x 193,59 mm
Resolución
1920 x 1080
Otras resoluciones disponibles
640x480 60Hz
800x600 60Hz
1024x768 60Hz
1280x800 60Hz
1280x720 60Hz
1280x1024 60Hz
1366x768 60Hz, 60Hz RB
1440x900 60Hz, 60Hz RB
1680x1050 60Hz, 60Hz RB
1920x1080 60HzÁngulo de visión
Horizontal: ±89° or 178° total / Vertical: ±89° or 178° total
Cantidad de colores
16.7 millones
Brillo (tipico)
Panel LCD: 450 nits
PCAP: 405 nitsTiempo total de respuesta (tipico)
25 mseg.
Radio de contraste
1000:1
Interface táctile
USB
Tratamiento de superficies
Antireflejante
Pantalla en pantalla (OSD)
Se puede acceder a través de la imagen visualizada, y puede presionar el botón Menú para visualizar el diagrama de pantalla.
Controles: Menú, Encendido
Configuraciones: Brillo, Contraste, Relación de Aspecto, Escaneo Automático, Nitidez, Temperatura de Color, Luz Azul Baja, Volumen, Silencio, Tiempo de Espera OSD, Idioma OSD, Táctil en Modo de Suspensión ON/OFF, LED de Energía ON/OFF, Restaurar Valores Predeterminados, Puerto Periférico
Idiomas: inglés, francés, italiano, alemán, español, japonés, chino tradicional, chino simplificado
Bloqueos: OSD, encendido/apagadoPuertos I/O
1x USB Tipo-C
1x USB Tipo-A
1x DisplayPort
1x HDMI
1x Conector de alimentación (DC)
4x Puertos Micro-USB Elo Edge ConnectAltavoces
Dos altavoces internos de 2 W (+/-10%)
Video
USB tipo C
Displayport
HDMI
Rango de frecuencia de sincronización horizontal de video de entrada: 30 – 82KHz
Rango de frecuencia de sincronización vertical de vídeo de entrada (velocidad de fotogramas): 60HzPotencia
Compatible con entrega de energía a través del conector USB Tipo-C o conector de corriente continua (diámetro exterior del pin de 2,0 mm, diámetro interior del barril de 6,4 mm)
Consumo de energía (típico)
ENCENDIDO (típico: 70% de brillo): 12,1 W
SUSPENDIDO: 1,0 W
APAGADO: 0,25 WDimensiones del monitor (sin soporte)
14,6" x 8,95" x 1,06" / 371 mm x 227,5 mm x 26,9 mm

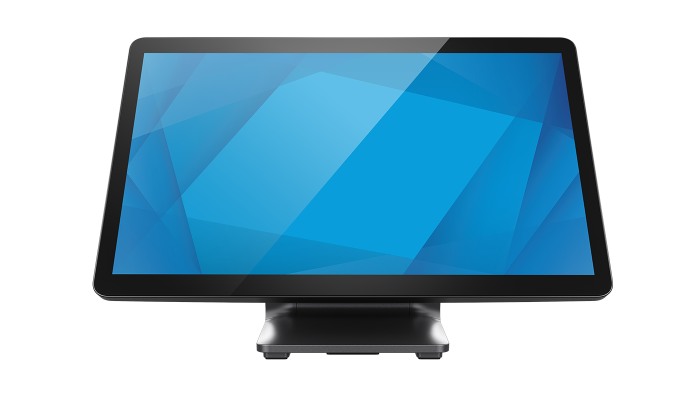

Dimensiones del monitor (con soporte)
14,6" x 10,15" x 5,1" / 371,1 mm x 257,80 mm x 128,8 mm
Dimensiones de la caja de envio
Con Suporte: 17,76" x 13,46" x 8,66" / 451 mm x 342 mm x 220 mm
Sin Suporte: 17,64" x 6,34" x 11,81" / 448 mm x 161 mm x 300 mmPeso sin empaque
Con Suporte: 6,39 lbs / 2,9 kg
Sin Suporte: 3,74 lbs / 1,7 kgPeso con empaque
Con Suporte: 12,33 lbs / 5,6 kg
Sin Suporte: 8,37 lbs / 3,8 kgTemperatura de operación
0°C a 40°C / 32°F a 104°F
Temperatura de almacenamiento
-20°C a 60°C / -4°F a 140°F
Humedad
En funcionamiento: 20% a 80%; En almacenamiento: 10% a 95% (38.7 ℃ temperatura máxima de bulbo húmedo)
MTBF - Tiempo medido entre fallos (medida de confiabilidad de un dispositivo o sistema)
50.000 horas demostradas

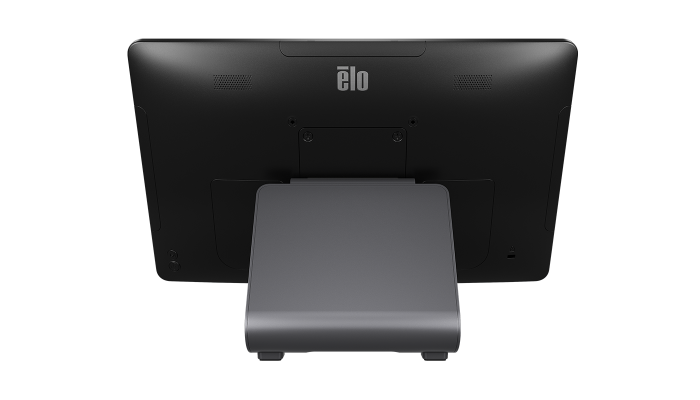

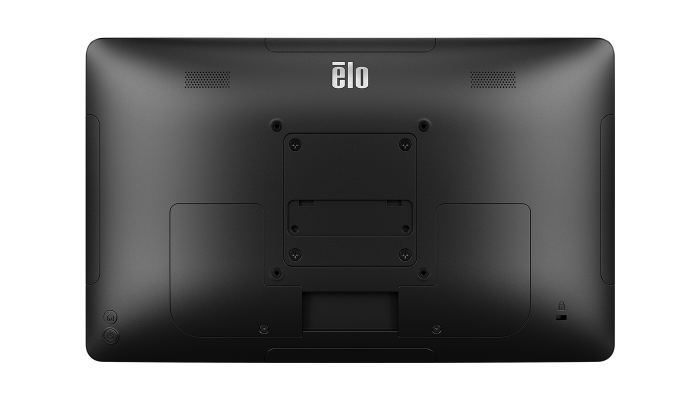

Opciones de montaje
Interfaz de montaje trasero de 75 mm y 100 mm.
Consulte los dibujos dimensionales para más detalles.Otras características
Energy Star 8,0
TUV Rheinland (bajo nivel de luz azul)
Función de captación de energía a través de DDCCI
Salida PD (Power Delivery) mediante USB-C (máx. 18 W) para Elo Pay 7"Garantía
3 años
Opciones de servicio extendido
Cobertura de garantía de 4 años - Elo N/P: E898247
Cobertura de garantía de 5 años - Elo N/P: E898449
Cobertura de garantía de 3 años + AUR - Elo N/P: E898648
Cobertura de garantía de 4 años + AUR - Elo N/P: E894921
Cobertura de garantía de 5 años + AUR - Elo N/P: E895125Aprobaciones y declaraciones reglamentarias
Certificado AR de Argentina
Canadá CUL, IC
China CCC
Europa CE
Corea KCC
Taiwán BSMI
Estados Unidos FCC, UL
Japón VCCI, PSE
Internacional CB
Australia RCM
México NOM
RoHS, China RoHS, WEEE, REACH
India BIS
Reino Unido UKCAProtección de ingreso
IP54
Protección contra impactos
IK08
¿Qué hay en la caja?
Monitor táctil
Guía de instalación rápida
Etiqueta EEI UE
2x Etiquetas EEI Reino Unido
1,8m cable HDMI
1,8m cable USB (USB tipo A a tipo C)
Bloque de alimentación
1,8m Cable de alimentación de América del Norte
1,8m Cable de alimentación de la UEPeriféricos opcionales
Lector de banda magnética (MSR) - Elo P/N: E001002
Escáner de huellas digitales – Elo N/P: E134286
Pantalla de cliente (2x20 VFD) - Elo N/P: E001003
Escáner de código de barras 2D (Negro - SE2707) – Elo N/P: E393160
Escáner de código de barras 2D (Negro - SE4720) - Elo N/P: E384627
Escáner de código de barras 2D (Negro - SE4107) - Elo N/P: E245047

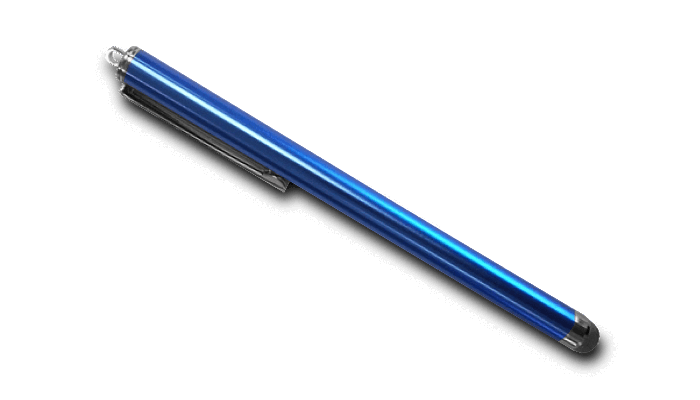

Lápiz PCAP - Elo N/P: E066148
Base EMV para MagTek eDynamo – Elo N/P: E375343
Base EMV para Ingenico RP457c (Conector de audio, BT y USB) – Elo N/P: E586981
Base EMV para Ingenico RP457c (Conector de BT y USB) – Elo N/P: E710930
Luz de Estado (Conectividad Micro-USB) - Elo N/P: E644767
Cámara 3D – Elo N/P: E534879
Cámara web – Elo N/P: E201494
RFID - Elo N/P: E673037
Barra de Altavoz Elo Edge Connect™ (Negro) - Elo N/P: E894719Soportes, monturas y kits
Kit de montaje en palo de pantalla orientada hacia atrás - Elo N/P: E038989
Soporte de sobremesa con flip para serie I de 10'' y 15'' - Elo N/P: E924077
Soporte POS Z20 para serie I de 10'' y 15'' - Elo N/P: E809321
Soporte para montaje en estante (75mm o 100mm VESA) - Elo N/P: E043382
Soporte de piso (75mm o 100mm VESA) - Elo N/P: E048069
Montaje en poste - 6 pulgadas (75mm o 100mm VESA) - Elo N/P: E047458
Montaje en poste - 12 pulgadas (75mm o 100mm VESA) - Elo N/P: E047663
Montaje en poste - 18 pulgadas (75mm o 100mm VESA) - Elo N/P: E047864
Soporte para montaje en poste (75mm o 100mm VESA) - Elo N/P: E045151
Cable de alimentación USB a USB-C/DC-IN (2,1 mm) – 1,8 m - Elo N/P: E214097
Cable de alimentación USB a USB-C/DC-IN (2,1 mm) - 3 m - Elo N/P: E214282
Soporte de sobremesa para impresora (blanco) - Elo N/P: E353758
Stand de Elo 1302L - Negro (75 mm VESA) - Elo N/P: E307788
Base Wallaby para Punto de Venta (Negro) - Elo N/P: E949536
Kit de cable USB-C a USB-C - Elo N/P: E129019
Kit de cable DVI-D a HDMI - Elo N/P: E538507
Cable de alimentación para América del Norte - C13 - Elo N/P: E593865
Cable de alimentación para Australia - C13 - Elo N/P: E594067
Cable de alimentación para Europa - C13 - Elo N/P: E594264
Cable de alimentación de Corea - C13 - Elo N/P: E594466
Cable de alimentación de China - C13 - Elo N/P: E594670
Cable de alimentación de Taiwán - C13 - Elo N/P: E594869
Cable de alimentación para Japón - C13 - Elo N/P: E793799
Elo Backpack® 4 (Modelos de valor) - Elo N/P: E393754
Elo Backpack® 4 (Modelos estándar) – Elo N/P: E393359
Soporte Z10 (75 mm VESA) - Elo N/P: E767159
Soporte de Autoservicio Wallaby Pro – Elo N/P: E801367
Concentrador I/O pequeño: 1x DC-in, 1x RJ45 para LAN, 4x USB-A, 2x USB-C – Elo N/P: E815044
